Fiber Cable 24 Core
11 GYTY-2

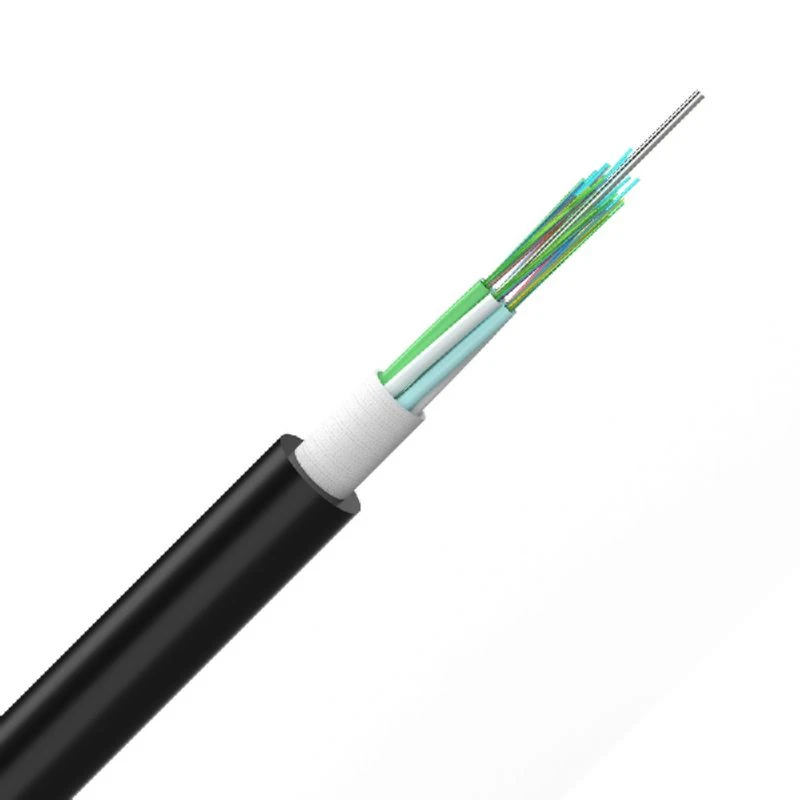

Kuitukaapeli 24 ytimen

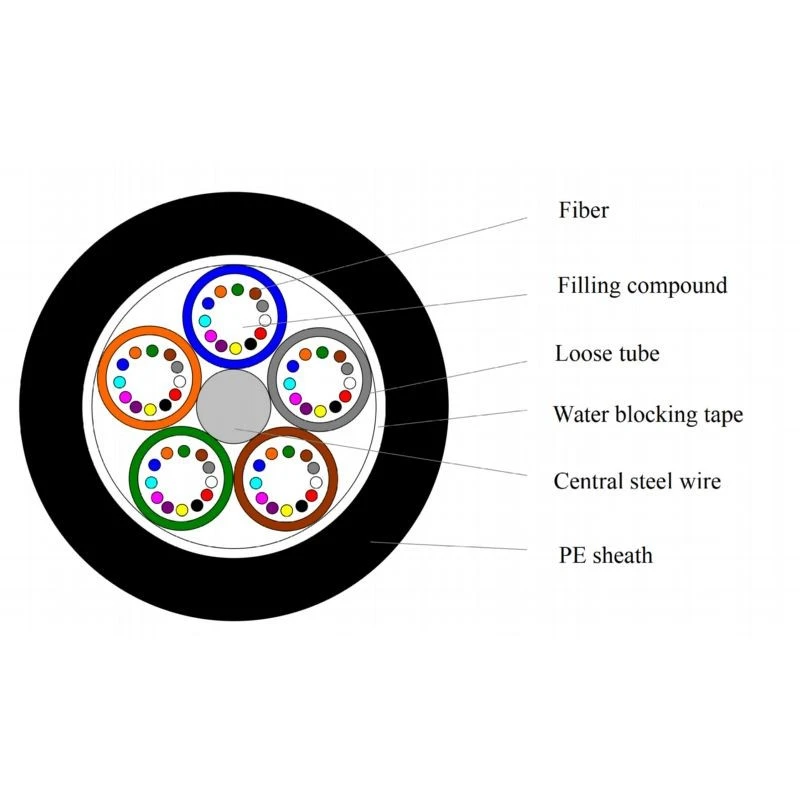

Kuitukaapelin 24-ytimiset optiset kuidut on sijoitettu irtonaisiin putkiin, jotka on valmistettu korkeakerroksisesta-muovista ja täytetty erityisellä vedenpitävällä yhdisteellä. Putket (ja täyteaineet) on kierretty keskeisen lujuusosan teräslangan ympärille ja ympäröity vettä estävällä teipillä kaapelin sydämen muodostamiseksi. Erittäin ulompi PE-vaippa on puristettu ytimen ulkopuolelle.
Kuvaus
Tekniset parametrit
yrityksemme
Ominaisuudet
- Löysä putki, joka on täytetty erityisellä vedenpitävällä yhdisteellä.
- Optisen kuidun jäljellä olevan pituuden tarkka ohjaus varmistaa, että optisella kaapelilla on hyvät vetolujuus- ja lämpötilaominaisuudet.
- PE-vaippa kestää erinomaisesti UV-säteilyä.
*Kaikki edellä mainitut kaapelin kokoa voidaan mukauttaa.
Ympäristön ominaisuudet
• Kuljetus-/varastointilämpötila: -40 asteesta +60 asteeseen
Toimituksen pituus
• Vakiorullan pituus: 2 km/rumpu tai 3 km/rumpu; saatavana myös muita pituuksia.
Sertifikaatit
IS09001:2015, CE, Kiina Radio- ja televisiolaitteiden verkkopääsysertifiointi
omaa merkkiä
Pakkaa ja lähetä
Vinkkejä
**Avainpisteet vähäisen{0}}häviöisen optisen kuitukaapelin tuotannon kannalta**
Pienihäviöisten{0}}optisten kuitukaapeleiden tuotannon ohjaus käsittää kaksi päävaihetta: kuidun valmistus- ja kaapelointiprosessit. Tärkeimmät valvontakohdat voidaan tiivistää seuraavasti:
**Fiber Manufacturing Stage**: Rayleigh-sirontahäviön minimoiminen laskemalla kuvitteellista lämpötilaa (käyttämällä hitaita-jäähdytyshehkutusprosesseja) ja optimoimalla seostusprosesseja (ydinkerroksen fluoriseostus) on perustavanlaatuinen lähestymistapa erittäin-pienihäviöisten-optisten kuitujen saavuttamiseen.
**Kaapeloinnin lisähäviön hallinta**: Ylipitkä muotoilu on ydinelementti, joka vaatii tarkan hallinnan neljässä pääprosessissa, jotka ovat värjäys, irtonainen putken puskurointi, kertaus ja vaippa. Vedenestogeelin materiaalin valinta ja täytteen tasaisuus vaikuttavat suoraan mikrotaivutushäviöön. Parametrit, kuten sidontalangan pituus ja sidelangan kireys, edellyttävät online-seurantaa ja palautesäätöä.
**Materiaalien yhteensopivuus**: Irtonaisen putkimateriaalin, vettä-sulkevan geelin ja kuitupinnoitteen yhteensopivuus on pitkän-vakauden perusta, ja järjestelmällinen tarkastus vaaditaan oikean yhteensopivuuden varmistamiseksi.
**Koko-Prosessin laadunvalvonta**: Geelin virtausnopeuden valvonnalla, online-sidoslangan kireyden hallinnalla ja verkkosidontaparametrien valvonnalla mahdollistaa tuotantoprosessin suljetun -silmukan ohjauksen.
**Katso tulevaisuuteen**: Uudet tekniikat, kuten ontot{0}}ydinkuidut, asettavat korkeampia vaatimuksia kaapelointiprosessille, ja vähärasitusprosessien kehittäminen-on avainasemassa niiden teollistumisen edistämisessä.
Suositut Tagit: 24-ytiminen kuitukaapeli, Kiina 24-ytiminen kuitukaapelin valmistajat, toimittajat, tehdas
Tekniset ominaisuudet
| Kuitumäärä | 12 ~ 288 ydintä |
| Löysät halkaisijat | 2,1 mm |
| Löysää materiaalia | PBT (polybuteenitereftalaatti) |
| Keskivoiman jäsen | Teräslanka |
| Suojella | Vettä estävä teippi |
| Panssaroitu | / |
| Ulkotakin materiaali | PE |
| Nimelliset ulkomitat | 9,0–15,0 mm (±0,3) |
| Jännitysvoima (lyhyt-aika / pitkä-aika) | 600N/1500N |
| Puristusvastus (lyhyt-aika/pitkä{1}}kesto) |
1 000 N/100 mm 300 N/100mm |
| Pienin taivutussäde (staattinen / dynaaminen) | 10 x OD / 20 x OD |
*Kaikki edellä mainitut kaapelin kokoa voidaan mukauttaa.
